VGA-OUT-04-IV VGA输出卡产品介绍
VGA-OUT-04-IV 是一款专为高清混合矩阵量身打造的模拟信号输出板卡。它采用模块化设计，单卡提供4路VGA信号输出，最大支持1920x1200@60Hz的高清分辨率。凭借强大的跨板卡拼接能力与无损画质还原，它完美解决了各类传统显示设备的高清信号接入与大屏拼接需求。
📺 核心功能与特性

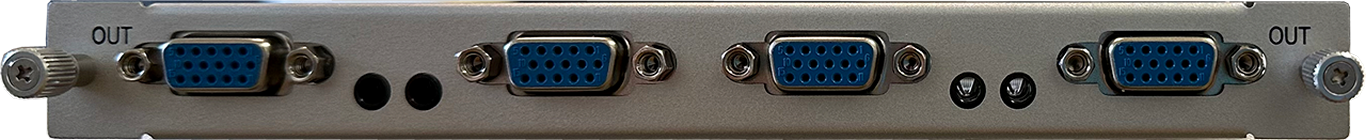

1. 4路高清VGA信号输出
单卡配备4路VGA输出接口，最高支持1920x1200@60Hz的输出分辨率，并向下全面兼容19201080P、1080I、12801024、1280720、1366768、800*600等多种常规分辨率。采用RGB 24bit 4:4:4色彩空间，能够实现色彩的无损还原，确保在投影仪、老款液晶显示器等设备上依然能呈现出清晰锐利的画面。
单卡配备4路VGA输出接口，最高支持1920x1200@60Hz的输出分辨率，并向下全面兼容19201080P、1080I、12801024、1280720、1366768、800*600等多种常规分辨率。采用RGB 24bit 4:4:4色彩空间，能够实现色彩的无损还原，确保在投影仪、老款液晶显示器等设备上依然能呈现出清晰锐利的画面。
2. 强大的跨板卡拼接与无缝切换
该板卡不仅支持矩阵的无缝快速切换，确保画面切换流畅无黑场，更支持设置任意跨板卡、跨接口的拼接同步输出。这意味着它可以轻松驱动由多台使用VGA接口的显示器组成的视频墙，满足指挥中心、监控室等场景的大屏拼接显示需求。
该板卡不仅支持矩阵的无缝快速切换，确保画面切换流畅无黑场，更支持设置任意跨板卡、跨接口的拼接同步输出。这意味着它可以轻松驱动由多台使用VGA接口的显示器组成的视频墙，满足指挥中心、监控室等场景的大屏拼接显示需求。
3. 音频解嵌与字符叠加
支持解嵌模拟音频输出，能够将嵌入在视频信号中的音频分离出来，满足音视频同步调度的需求。同时支持中文字符叠加（OSD）功能，方便用户在输出画面上添加标识、说明或台标。
支持解嵌模拟音频输出，能够将嵌入在视频信号中的音频分离出来，满足音视频同步调度的需求。同时支持中文字符叠加（OSD）功能，方便用户在输出画面上添加标识、说明或台标。
4. 智能运维与热插拔支持
板卡全面支持热插拔与在线状态检测，无需关闭主机即可进行安装或更换，极大降低了系统维护难度。支持在线热升级功能，无需拔出板卡，即可通过矩阵主机的网口远程更新板卡固件，确保系统始终处于最佳工作状态。
板卡全面支持热插拔与在线状态检测，无需关闭主机即可进行安装或更换，极大降低了系统维护难度。支持在线热升级功能，无需拔出板卡，即可通过矩阵主机的网口远程更新板卡固件，确保系统始终处于最佳工作状态。
🏢 典型应用场景
这款输出卡是扩展矩阵系统兼容性与拼接能力的理想选择，广泛应用于：
- 多媒体会议室与报告厅：连接大量使用VGA接口的老款投影仪、教学一体机或电脑显示器。
- 工控与安防监控中心：驱动各类使用模拟信号输入的专业监视器或工控屏，组建高清视频墙。
- 各类信号汇聚节点：作为模块化矩阵的扩展单元，在保障高清画质的前提下，灵活提升系统对传统模拟显示设备的驱动能力。
描述
核心参数速览
| 特性维度 | 详细规格 |
|---|---|
| 接口规格 | 单卡4路 VGA 输出接口 |
| 视频性能 | 最高支持 1920x1200@60Hz，RGB 24bit 4:4:4 |
| 拼接特性 | 支持无缝切换，支持任意跨板卡、跨接口拼接同步输出 |
| 音频功能 | 支持解嵌模拟音频输出 |
| 运维特性 | 支持中文字符叠加、板卡热插拔及固件热升级 |
